北京钢结构工程施工

新闻分类

产品分类

联系我们

企业名称:北京九华轻钢结构有限公司

联系人:多经理

电话:010-61731665

手机:13910646786

邮箱:271007141@qq.com

传真:010-61731665

网址:www.jiuhuagg.com

地址:北京市昌平区百善镇百善村

钢结构焊接中应该注意什么?如何防护?

您的当前位置: 首 页 >> 新闻中心 >> 技术知识

钢结构焊接中应该注意什么?如何防护?

发布日期:2019-04-02 作者: 点击:

钢结构在焊接过程中,有许多要注意的事项,一旦疏忽,就可能酿成大错。以下内容为钢结构焊接过程中经常被忽略的事项,千万不要大意。

一、焊接施工不注意选择最佳电压

危害性:焊接时无论是打底、填充、盖面,不管坡口尺寸大小,均选择同一电弧电压。这样有可能达不到要求的熔深、熔宽,产生咬边、气孔、飞溅等缺陷。

措施:一般针对不同情况应该分别选择相应长弧或短弧能得到较好的焊接质量和工作效率。

二、熔透的接头对接或角对接组合焊缝焊角尺寸不够

危害性:T形接头、十字接头、角接接头等要求熔透的对接或角对接组合焊缝,其焊脚尺寸不够,或设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼板缘连接焊缝的焊脚尺寸不够,会使焊接的强度和刚度均达不到设计的要求。

措施:T形接头、十字接头、角接接头等要求熔透的对接组合焊缝,应按照设计要求,必须有足够的焊脚要求,一般焊脚尺寸不应小于0.25tt为连接处较薄的板厚)。

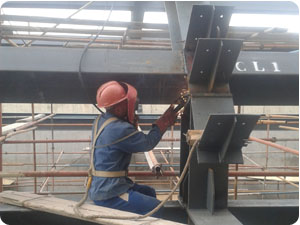

钢结构焊接

三、多层焊缝不清除焊渣及焊缝表面有缺陷就进行下层焊接

危害性:厚板多层焊接时,每层焊接完成后不清除焊渣及缺陷就直接进行下层焊接,易造成焊缝产生夹渣、气孔、裂纹等缺陷,降低连接强度,同时会引起下层焊接时的飞溅。

措施:厚板多层焊接时,每层应连续施焊。每一层焊缝焊完以后应及时清除焊渣、焊缝表面缺陷及飞溅物,发现有影响焊接质量的夹渣、气孔、裂纹等缺陷应彻底清除后再施焊。四、焊接不控制焊接电流

危害性:焊接时,为了抢进度,对于中厚板对接焊缝采取不开坡口。强度指标下降,甚至达不到标准要求,弯曲试验时出现裂纹,这样会使焊缝接头性能不能保证,对结构安全构成潜在危害。

措施:焊接时要按工艺评定中的焊接电流控制,允许有10~15%浮动。坡口的钝边尺寸不宜超过6mm。对接时,板厚超过6mm时,要开坡口进行焊接。

四、不注意控制层间温度

危害性:厚板多层焊接时,不注意层间温度控制,如层间间隔时间过长,不重新预热就施焊就容易在层间产生冷裂纹;如过间隔时间过短,层间温度过高,对焊缝及热影响区的性能也会产生影响,会造成晶粒粗大,致使韧性及塑性下降,会对接头留下潜在隐患。

措施:厚板多层焊接时,应加强对层间温度的控制,在连续施焊过程中应检验焊接的母材温度,使层间温度尽量能与预热温度保持一致,对层间的最高温度也要加以控制。焊接时间不应过长,如遇有焊接中断的情况时应采取适当的后热、保温措施,再次施焊时,重新预热温度应适当高于初始预热温度。






本文网址:http://www.jiuhuagg.com/news/447.html

关键词:钢结构工程,钢结构工程施工,钢结构工程安装

最近浏览:

  • 在线客服
  • 联系电话
    13910646786
  • 在线留言
  • 在线咨询
